滴胶徽章真空镀层的物理与化学基础 滴胶徽章的核心结构由环氧树脂或聚氨酯树脂基体与表面金属镀层共同组成，真空镀工艺主要通过物理气相沉积（PVD）技术，在真空环境下将金属原子或化合物沉积于树脂表面。这一过程形成的镀层厚度通常控制在0.1至0.5微米之间，致密的金属层不仅提供了初始的光泽度，更构成了阻挡紫外线和氧化物质的第一道物理屏障。树脂内部的增塑剂和固化剂在长期受热环境下会发生分子链断裂或交联，若
滴胶徽章真空镀层的物理与化学基础
滴胶徽章的核心结构由环氧树脂或聚氨酯树脂基体与表面金属镀层共同组成，真空镀工艺主要通过物理气相沉积（PVD）技术，在真空环境下将金属原子或化合物沉积于树脂表面。这一过程形成的镀层厚度通常控制在0.1至0.5微米之间，致密的金属层不仅提供了初始的光泽度，更构成了阻挡紫外线和氧化物质的第一道物理屏障。树脂内部的增塑剂和固化剂在长期受热环境下会发生分子链断裂或交联，若镀层存在微观针孔或附着力不足，紫外线便直接穿透至树脂内部，引发黄变或褪色现象。
真空镀前的表面预处理决定了镀层的稳定性，常规流程包括超声波清洗去除油污、等离子清洗活化表面以及喷涂专用的结合力促进剂。对于滴胶徽章这类非金属基材，直接镀铝或镀金难以获得持久的附着力，因此工业实践中常采用“底漆+金属层+清漆”的多层复合结构。底漆多为高分子聚合物，能与树脂表面形成化学键合，而外层清漆则起到密封和保护作用，这种多层结构显著提升了整体耐候性，使得徽章在经历温度剧烈变化时，各层材料的热膨胀系数差异不会导致镀层开裂或剥落。
高温暴晒下的变色机理与防护策略

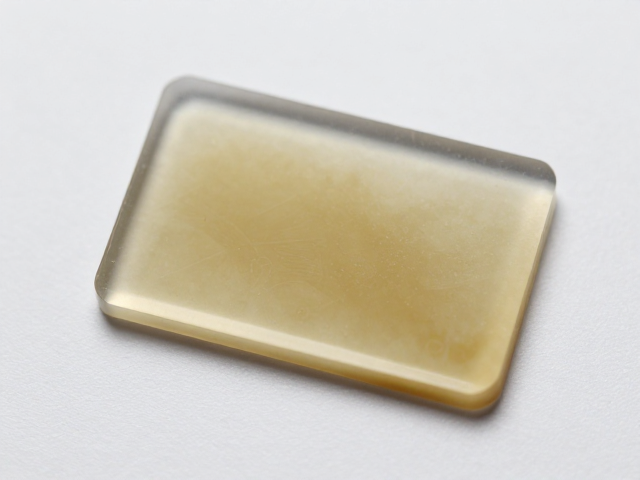

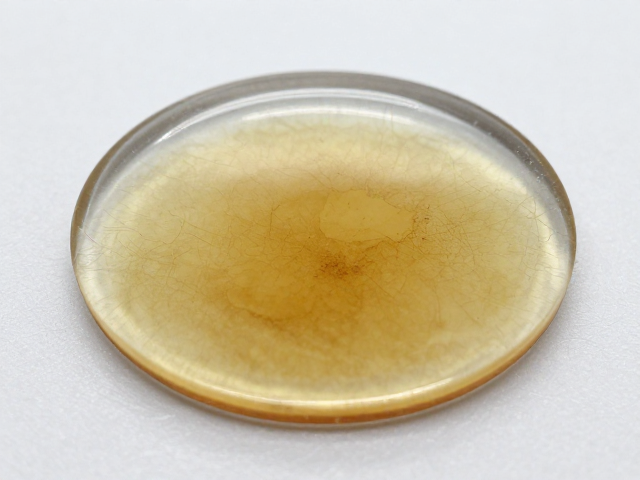

紫外线辐射是导致滴胶徽章变色的主要元凶，其高能光子能破坏树脂中的发色团及金属镀层的分子结构。当徽章长期暴露在直射阳光下，温度升高加速了光氧化反应，树脂中的苯环结构易发生黄变，而镀层中的银或铝在氧化后会产生灰暗的斑点。此外，高温会加速树脂内部小分子物质的迁移，这些物质若扩散至表面，会与空气中的氧气或硫化物反应，形成影响外观的化合物。因此，防止变色的核心在于阻断紫外线渗透以及抑制高温引发的化学降解。
提升防护效果的关键在于表面涂层的配方优化，采用含有紫外线吸收剂（如苯并三唑类）和光稳定剂（如受阻胺类）的清漆进行喷涂，能有效吸收或猝灭紫外线能量。部分高端工艺会在真空镀后增加一层纳米二氧化硅或氧化铝陶瓷涂层，这种无机非金属层具有极高的硬度和透光率，能进一步隔绝氧气和水分。在实际生产中，控制真空室内的真空度高于10^-3 Torr，并确保沉积速率稳定，能获得致密无孔的金属层，减少环境介质侵入的路径，从而从物理结构上延缓高温暴晒带来的老化过程。
生产工艺中的关键控制点与质量检测
真空镀膜设备的稳定性直接影响镀层质量，离子源功率、基体温度及蒸发速率是三大核心参数。基体温度需维持在40-60摄氏度，过高的温度会导致树脂基材软化变形，过低的温度则影响镀层致密度。蒸发速率通常控制在0.5-2.0 nm/s，快速沉积易形成柱状结构，增加孔隙率，而缓慢沉积有助于形成致密的薄膜。镀后需立即进行固化处理，使用紫外线固化或热固化技术使表面清漆完全交联，这一步骤能消除镀层与树脂界面的应力集中，防止因环境温差变化导致的微裂纹产生。
质量检测环节需引入加速老化测试以验证防护效果，标准测试通常采用氙灯老化箱，模拟阳光、雨水和高温环境，设定条件如温度65℃、湿度50%、辐照强度300W/m²，持续测试500小时后观察颜色变化（ΔE值）及附着力等级。通过划格法测试镀层附着力，若出现镀层脱落或树脂开裂，则需调整底漆配方或优化真空镀膜参数。实际生产中，定期监测真空规管读数及冷却水温度，确保设备处于最佳工作状态，是保证每一批次徽章具备优异耐晒性能的基础保障。
