弹簧扣电镀前处理与表面状态控制 弹簧扣在进入电镀槽之前，基材表面的洁净度直接决定了镀层的附着力与最终外观的均匀性。常见的弹簧钢或不锈钢材质在加工过程中会残留切割油污、氧化皮或抛光膏，这些杂质若未被彻底清除，会在后续工序中形成针孔、起泡或局部发黄现象。工业实践中，通常采用超声波清洗配合碱性除油剂进行初步去污，随后通过酸性活化液去除金属表面的天然氧化膜，这一过程需严格控制酸液浓度与处理时间，以避免过

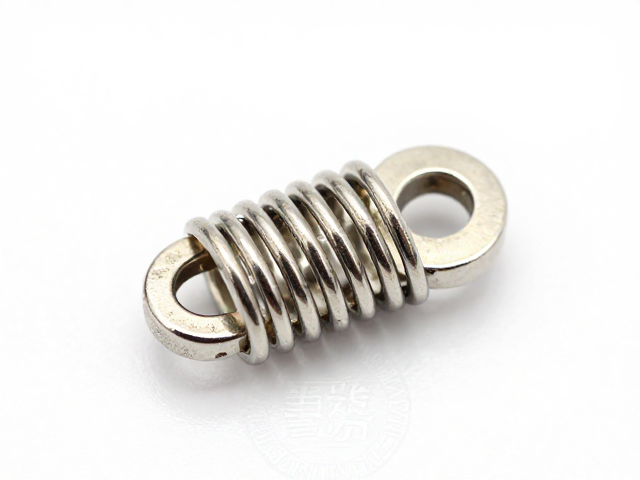

弹簧扣电镀前处理与表面状态控制
弹簧扣在进入电镀槽之前，基材表面的洁净度直接决定了镀层的附着力与最终外观的均匀性。常见的弹簧钢或不锈钢材质在加工过程中会残留切割油污、氧化皮或抛光膏，这些杂质若未被彻底清除，会在后续工序中形成针孔、起泡或局部发黄现象。工业实践中，通常采用超声波清洗配合碱性除油剂进行初步去污，随后通过酸性活化液去除金属表面的天然氧化膜，这一过程需严格控制酸液浓度与处理时间，以避免过腐蚀导致基材晶粒暴露，影响后续镀层结合力。
表面状态的微观粗糙度也是影响配色视觉效果的关键因素。高光泽的弹簧扣通常需要经过多级机械抛光或振动研磨，使表面粗糙度Ra值控制在0.1-0.3微米之间，这样镍层或铬层才能形成致密且反光均匀的镜面效果。对于哑光或拉丝质感的定制需求，则需在电镀前保留或通过喷砂工艺制造特定的微观纹理，此时电镀液的分散能力与电流密度分布需重新校准，以确保镀层能均匀覆盖纹理谷底，避免出现“黑点”或色泽深浅不一的技术缺陷。
主流电镀配色工艺与技术参数解析
锌合金或铜基材弹簧扣常采用三价铬钝化后搭配彩色镀锌工艺，通过调整硅酸盐与有机添加剂的比例，可获得从亮蓝、彩虹色到黑色等多种视觉效果。镍层电镀则是提升耐磨性与基础光泽的核心环节，通常分为半光亮镍和光亮镍两层沉积，半光亮镍提供优异的耐腐蚀基底，光亮镍则通过添加载带剂实现高反射表面。若需实现金色或玫瑰金配色，往往需要在镍层基础上进行真空离子溅射或薄层电镀金/铜锡合金，此类工艺对环境洁净度要求极高，微小尘埃即可在表面形成可见瑕疵。
颜色的一致性控制依赖于严格的配方管理与过程监控。不同批次的染料或色浆可能存在细微差异，因此生产线需建立标准化的色卡比对流程，使用分光光度计检测Lab*值，确保不同时间段生产的弹簧扣在视觉上无明显色差。对于高要求的户外用品配件，黑色或深色涂层还需考虑紫外线稳定性，部分高端定制会引入陶瓷复合涂层技术，通过高温烧结使颜料与金属基体形成化学键合，从而显著提升色彩在长期光照下的保持能力。
盐雾测试与抗腐蚀性能评估标准
抗腐蚀性能的验证主要依据国际通用的盐雾试验标准，如ASTM B117或ISO 9227。测试过程中，弹簧扣需置于恒温恒湿的盐雾箱中，喷洒5%的氯化钠溶液，温度控制在35℃±2℃。对于常规装饰性弹簧扣，通常要求通过24-48小时中性盐雾测试而无红锈产生；若用于高湿度或海洋环境，则需进行96小时甚至更长时间的测试，并结合电化学阻抗谱分析镀层的孔隙率。测试后需观察表面是否有白色腐蚀产物、起泡、剥落或基材锈蚀，任何可见的腐蚀点均被视为不合格。
除了盐雾测试，实际使用场景中的加速老化实验能更真实地反映弹簧扣的寿命。例如，将弹簧扣置于含硫气体环境中测试其抗变色能力，或在冷热循环箱中进行温度冲击测试，以验证镀层在热胀冷缩应力下是否开裂。数据表明，经过多层镍铬复合电镀且经过良好钝化处理的弹簧扣，其耐盐雾时间可达100小时以上无明显腐蚀迹象，而单一镀铜或未经充分钝化的产品可能在12小时内出现早期失效。这些测试数据为选材提供了客观依据，确保产品在特定环境下的可靠性。
镀层结合力与机械强度验证
电镀层的结合力直接影响弹簧扣在装配和使用过程中的耐久性。常用的测试方法包括热震试验和弯曲试验。热震试验要求将样品的温度从室温迅速升至180-200℃并保持一定时间后骤冷，利用基材与镀层热膨胀系数的差异产生的应力来检验结合强度。若镀层出现起皮或脱落，说明前处理或电镀过程中的内应力控制不当。弯曲试验则针对弹簧扣的弹性臂部分，在特定角度下进行反复弯折，观察镀层是否随基材变形而开裂，这直接反映了镀层的延展性与韧性。
机械强度还体现在弹簧扣的疲劳寿命上。在模拟实际工况的测试中，弹簧扣需承受数百万次的开合动作。镀层过厚可能导致脆性增加，容易在应力集中处崩裂；镀层过薄则无法提供足够的保护。通过金相显微镜观察镀层截面，可以精确测量各层厚度分布，确保镍层厚度在指定范围内（通常为2-5微米），铬层厚度控制在0.1-0.3微米。这种微观结构的精确控制，是保证弹簧扣在长期机械应力作用下，既保持色彩稳定又不发生结构性失效的核心要素。
