磁吸徽章滴胶封装的核心原理与材料选择 磁吸徽章的滴胶封装本质上是利用高透光率的树脂材料覆盖在印刷图案表面，形成一层坚硬且光滑的保护层，同时通过固化过程中的折射率匹配，提升图案的立体感和色彩饱和度。这一工艺的关键在于树脂与基材的附着力以及固化后的硬度，常用的材料主要包括环氧树脂和聚氨酯树脂。环氧树脂硬度高、透明度极佳，但固化时会产生热量，若控制不好容易导致气泡或图案变色；聚氨酯树脂则具有较好的柔韧
磁吸徽章滴胶封装的核心原理与材料选择
磁吸徽章的滴胶封装本质上是利用高透光率的树脂材料覆盖在印刷图案表面，形成一层坚硬且光滑的保护层，同时通过固化过程中的折射率匹配，提升图案的立体感和色彩饱和度。这一工艺的关键在于树脂与基材的附着力以及固化后的硬度，常用的材料主要包括环氧树脂和聚氨酯树脂。环氧树脂硬度高、透明度极佳，但固化时会产生热量，若控制不好容易导致气泡或图案变色；聚氨酯树脂则具有较好的柔韧性和耐黄变性能，更适合对耐候性要求较高的户外场景。
在实际操作中，材料的选择直接决定了成品的最终质感。高粘度树脂适合制作厚胶效果，能营造明显的立体凸起感，但流平时间较长，对操作环境的风力和温度控制要求较高；低粘度树脂流动性好，能快速覆盖细微纹理，适合大面积平铺，但在制作立体造型时可能需要多次浇筑。此外，树脂中的消泡剂和固化剂的比例必须严格遵循厂家提供的技术参数，任何随意增减都可能导致固化不完全或表面发粘，影响长期使用的稳定性。
点胶台的环境控制与预处理规范
点胶台的操作环境是决定成品良率的基础条件，温度和湿度会显著影响树脂的流动性和固化速度。理想的操作环境应保持在20-25摄氏度，相对湿度控制在40%-60%之间。过高的湿度会导致树脂表面出现雾状白点或发粘现象，这是因为空气中的水分与固化剂发生了副反应；过低的温度则会延长固化时间，增加气泡滞留的风险。因此，配备恒温恒湿设备或选择气候稳定的季节进行生产，是确保工艺稳定的首要步骤。
基材的预处理同样不可忽视，磁吸徽章的金属或塑料表面必须保持绝对清洁和干燥。在滴胶前，需使用无水酒精或专用清洁剂擦拭表面，去除油脂、灰尘和指纹，随后用无尘布擦干并静置片刻，确保溶剂完全挥发。若基材表面存在静电，可使用离子风机进行除静电处理，这能有效减少灰尘吸附，防止固化后表面出现颗粒状瑕疵。对于多孔性材料，还需进行底涂处理，以增强树脂与基材的结合力，避免后期出现脱胶或分层现象。
滴胶手法与气泡消除的物理技巧

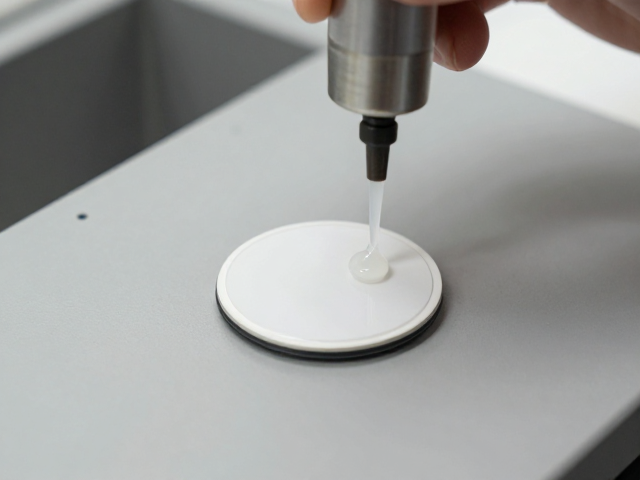

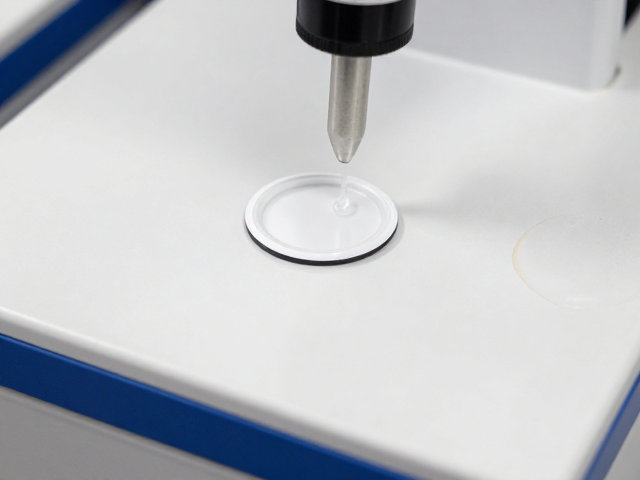

滴胶过程中的手法控制直接影响胶层的均匀度和内部结构的致密性。使用移液管或点胶枪吸取树脂时，应避免快速抽拉产生气泡，建议缓慢吸取并在针尖处停留片刻，让气泡自然排出。滴胶时应从徽章边缘向中心缓慢推进，或者采用螺旋式从中心向四周扩散的方式，利用树脂自身的流动性自然覆盖整个图案区域。对于大面积徽章，可分次少量滴胶，每次覆盖一部分，待第一层轻微固化后再进行第二层覆盖，以减少气泡产生。

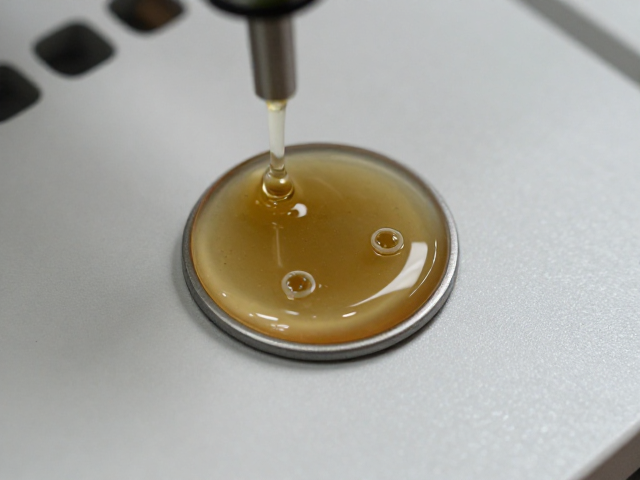

气泡消除是滴胶工艺中的难点，物理方法通常优于化学消泡剂。在滴胶完成后，可使用热风枪或打火机在距离表面10-15厘米处快速扫过，利用热气流带走表面气泡，但需严格控制温度和时间，避免局部过热导致树脂发黄或变形。对于顽固气泡，可使用真空脱泡机进行处理，将模具放入真空室中，在负压环境下树脂内部的气泡会迅速膨胀并破裂排出。若使用紫外线固化灯，需确保光源均匀分布，避免局部固化过快导致气泡被锁定在胶层内部。
固化过程管理与后期打磨抛光
固化过程需要足够的时间让树脂分子链充分交联，形成稳定的三维网络结构。自然固化需放置在无尘、通风且无震动的环境中，避免移动或触碰模具，以免破坏胶层表面的平整度。固化时间受树脂类型和环境温度影响，通常环氧树脂需要24-72小时才能达到完全固化，期间不可提前脱模。若使用紫外线固化，需根据树脂的波长要求选择合适的UV灯，并确保照射时间充足，避免表面固化但内部未干的情况。
后期处理主要包括修边、打磨和抛光。脱模后，若边缘有溢胶，可用细砂纸轻轻打磨平整，注意力度要轻，避免破坏图案。对于需要高光效果的成品，可使用抛光膏配合软布进行手工抛光，或使用专业的抛光机进行镜面处理。抛光过程中需保持表面清洁，避免砂粒残留造成划痕。成品需经过静置老化处理，通常建议在完全固化后静置24小时以上，再进行最终检验，以确保尺寸稳定性和光学性能达到最佳状态。
