注塑件壁厚均匀性与收缩率控制
塑料背卡在注塑过程中，壁厚不均是导致翘曲变形和内部应力集中的主要诱因。对于按扣结构而言，卡爪与基座的连接区域通常是应力最集中的部位，若该处壁厚突然变化，冷却时收缩速率不一致，极易造成卡扣断裂或闭合松动。设计时需确保卡爪根部设置平滑的过渡圆角，圆角半径建议大于壁厚的0.5倍，以分散应力集中。同时，整体壁厚应保持在1.5mm至2.5mm之间（以常见ABS或PC材料为例），避免局部过厚导致缩痕或过薄导致充填不足。
材料的选择与工艺参数设定直接影响尺寸稳定性。不同塑料树脂的收缩率差异较大，例如PP材料的收缩率通常在1.0%-2.5%，而ABS约为0.4%-0.8%。在模具设计阶段，必须依据选定材料的典型收缩率对模具型腔尺寸进行补偿计算。注塑时，保压压力和时间对减少收缩至关重要，较高的保压压力能迫使更多熔体进入型腔以补偿冷却收缩，但需防止因过高的内应力导致脱模后尺寸膨胀或开裂。通过模流分析软件模拟充填和冷却过程，可提前识别潜在的气穴、熔接线和翘曲风险，从而优化浇口位置和数量。

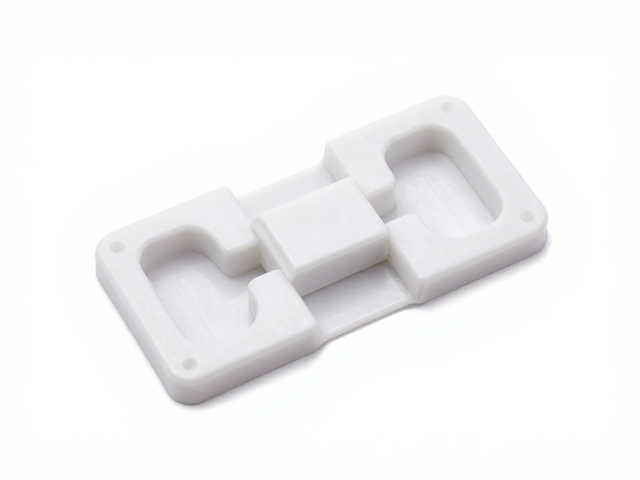

按扣卡爪几何形态与配合公差优化
按扣的功能实现高度依赖于卡爪的几何形状设计。常见的燕尾形、梯形或弧形卡爪中，弧形或带倒角的梯形结构在受力时能提供更好的自锁效果和抗剪切能力。卡爪尖端的设计需考虑脱模斜度，通常建议设置1°至3°的脱模角，以减少顶出时的摩擦力和表面损伤。卡爪的厚度分布应遵循“根部厚、尖端薄”的原则，根部厚度约为壁厚的1.2-1.5倍，以增强强度，而尖端逐渐变薄以提供弹性变形空间。此外，卡扣的咬合高度（Overlap Height）需经过精确计算，过短会导致松动，过长则导致装配困难或卡扣失效。
配合公差的设计需兼顾装配效率与长期使用的稳定性。对于工程塑料，考虑到吸湿性和温度变化对尺寸的影响，单边配合间隙通常控制在0.05mm至0.15mm之间。在多次插拔后，塑料可能发生蠕变或磨损，导致配合间隙变大。因此，在关键受力面可设计微量的倒扣或防滑纹路，以增加摩擦力和保持紧固力。同时，需考虑模具加工精度，模具型芯和型腔的配合精度直接影响产品的一致性，高精度模架和精密加工是保证大批量生产中等尺寸稳定性的基础。
脱模斜度与顶出系统设计
塑料背卡在模具中成型后，需要克服包紧力才能顺利脱模。按扣结构的卡爪部分容易因收缩紧紧抱住型芯，导致脱模困难或产品变形。因此，在卡爪内表面设置适当的脱模斜度至关重要，一般建议斜度在1°至3°之间，具体数值需根据材料特性和表面粗糙度进行调整。对于深腔或复杂结构的卡扣，可采用滑块或斜顶机构进行侧向抽芯，以形成所需的倒扣结构，确保产品能完整脱出而不损坏。
顶出系统的设计需均匀分布顶出点，避免局部应力过大导致产品表面留下明显顶针印或变形。对于薄壁或刚性较大的塑料件，顶出位置应选择在壁厚较厚或结构强度较高的部位，如卡扣根部或加强筋附近。顶针头部形状应与产品表面匹配，必要时可采用气顶或推板顶出方式，以均匀施加脱模力。此外，模具表面的抛光处理也能显著降低脱模阻力，对于高光表面要求的产品，需特别注意模具钢材的抛光等级，以减少摩擦系数，防止产品在脱模过程中被划伤或拉毛。
