矢量图转稿的核心逻辑与基础准备
在珠宝设计与制作流程中，将手绘草图转化为高精度的矢量图稿是连接创意与实物的关键环节。这一过程主要依赖于Adobe Illustrator等专业图形处理软件，其核心在于利用贝塞尔曲线构建严密的几何路径，而非依赖像素点的堆砌。设计师需要明确，矢量文件的优势在于无损缩放与路径数据的精准读取，这对于后续通过CAD软件生成3D模型或直接驱动激光切割机、3D打印设备至关重要。准备阶段需确立清晰的创作意图，确定饰品最终的物理尺寸与结构特点，例如蝴蝶扣的宽度、厚度以及活动部件的活动空间，这些基础参数直接决定了后续路径节点的密度与线条的平滑度。
基础环境的配置同样不可忽视，建议设置合适的画板尺寸以匹配常见的首饰加工标准，通常以毫米为单位进行精确标注。在建立新文档时，开启“智能参考线”与“对齐网格”功能，能够显著提升绘图效率并保证图形元素的规整性。对于蝴蝶扣这类具有对称结构的饰品，利用软件自带的对称绘图工具或复制旋转功能，可以快速构建出左右或上下对称的基础形态。同时，保留图层管理的规范性，将轮廓线、内部装饰纹样、连接结构分层存储，这不仅便于后续修改，也为不同材质或工艺步骤的数据提取提供了便利的基础。

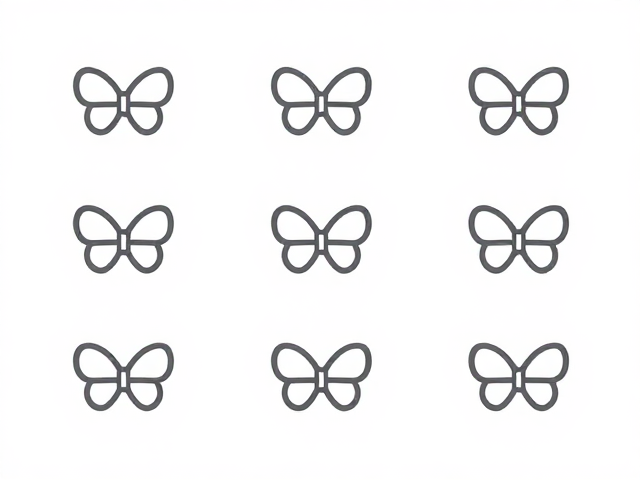

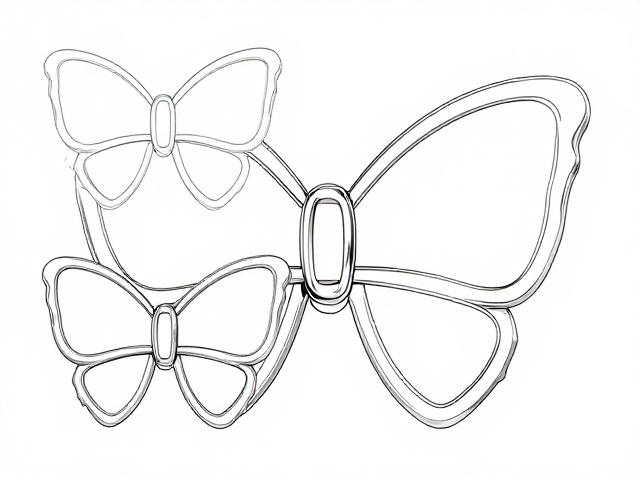

蝴蝶扣轮廓路径的构建与优化

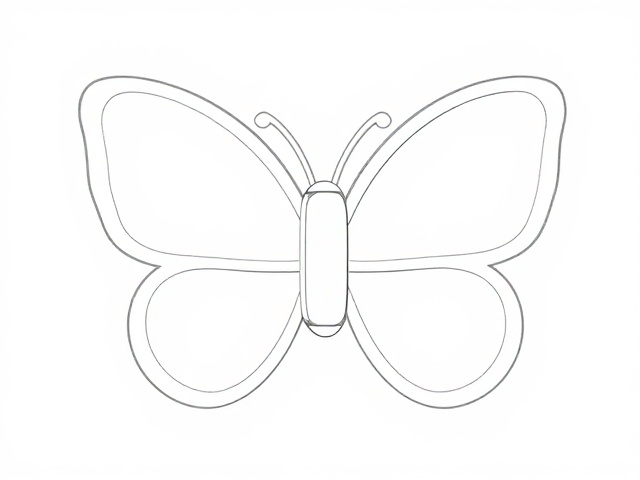

蝴蝶扣的轮廓绘制是转稿过程中的核心步骤，其形状通常由流畅的曲线与严密的几何图形组合而成。使用钢笔工具绘制基础轮廓时，应尽量减少锚点数量，因为过多的锚点会导致路径僵硬且不利于后续3D建模时的网格生成。通过“添加锚点”与“删除锚点”功能，精细调整曲线的弧度，确保蝴蝶翅膀的线条圆润且富有张力。对于蝴蝶扣中间连接轴孔的位置，需预留足够的工艺余量，考虑到金属铸造或激光切割的公差，孔径设计需略大于理论连接杆直径，以保证成品组装时的灵活性。
在完成基础轮廓后，路径的闭合与平滑处理是提升图稿质量的关键。利用“平滑工具”或“形状生成器”去除多余的杂线，确保所有封闭区域均为单一连续路径。对于蝴蝶翅膀内部的镂空花纹或纹理，需严格遵循“正负形”的逻辑，即挖空部分与实体部分必须清晰界定，避免产生悬空或无法识别的孤岛路径。此外，检查路径方向的一致性，确保所有闭合路径的外轮廓为顺时针方向，内轮廓（孔洞）为逆时针方向，这种规范的数据结构能有效防止后续软件解析时出现面片翻转或渲染错误，为高精度加工奠定坚实基础。
内部结构细节与连接件的设计规范
蝴蝶扣作为功能性饰品部件，其内部结构的设计必须兼顾美学与机械性能。在矢量图稿中，连接环、弹簧针或固定扣的位置需通过严密的几何关系进行定位。使用辅助线精确标定各部件的中心点与对称轴，确保蝴蝶主体与连接结构在受力分析下的平衡性。对于活动关节处，需在图稿中标注清晰的间隙距离，通常建议预留0.1-0.2毫米的物理间隙，以应对金属冷却收缩或组装时的摩擦需求。这些细节在矢量图中表现为独立的线条或微小空隙，虽不直接构成实体面，却是决定成品能否灵活开合的关键数据。
内部装饰纹样与结构件的连接处需进行倒角或圆角处理，避免尖锐直角在加工过程中产生应力集中或断裂风险。在Illustrator中，可利用“圆角化”功能对路径节点进行平滑处理，使过渡自然流畅。对于蝴蝶扣背面的固定结构，如针杆或贴片，需在设计阶段明确其厚度与宽度，并在矢量图中通过偏移路径或拉伸操作生成准确的截面数据。这些结构细节的处理不仅提升了饰品的美观度，更确保了其在佩戴过程中的安全性与耐用性，体现了从平面设计到实体制造的数据转化逻辑。
数据输出与加工对接的标准流程
矢量图稿完成后，需根据不同的加工方式进行数据导出与格式转换。若用于3D建模，通常需将矢量路径导入Rhino或ZBrush等软件，通过挤出、旋转等命令生成三维实体。在此过程中，需确保矢量图的单位系统与3D软件一致，通常为毫米或厘米，避免尺寸缩放错误。若用于激光切割或CNC加工，需导出为DXF或AI格式，并检查路径的闭合状态与线宽设置。加工软件通常依据线宽识别切割路径，因此需将轮廓线设置为指定颜色或线宽，内部镂空部分则需明确为切割或镂空指令。
在最终输出前，进行全面的图稿审查是不可或缺的一步。核对所有路径的闭合性、锚点的合理性以及尺寸标注的准确性。对于复杂结构，可生成高分辨率的PDF预览图进行视觉检查，确认无缺失线条或异常重叠。同时，保留源文件的可编辑版本，以便后续根据加工反馈进行微调。通过标准化的数据输出与严密的检查流程，矢量图稿能够精准映射为实物饰品，实现从数字创意到实体工艺的无缝衔接，确保每一件定制蝴蝶扣饰品都具备优异的设计质感与结构稳定性。
