多层叠加结构的物理逻辑与材料选择
在打样设计领域，多层叠加结构并非简单的材料堆砌，而是基于力学稳定性与视觉层次感的精密计算。设计师通常利用不同硬度与厚度的基材构建三维空间，常见配置包括作为骨架的EVA发泡棉、提供支撑力的硬纸板或ABS塑料板，以及覆盖表面的特种纸或织物。这种结构的核心在于层间结合的牢固度与整体形态的稳定性，任何一层材料的厚度偏差或密度不均，都可能导致成品在组装后出现翘曲或塌陷。
材料的选择直接决定了成品的质感与耐用性。例如，在制作高精度的建筑模型或展示道具时，内部骨架常选用3mm至5mm的密度板，外层包裹0.5mm至1mm的装饰面材。若涉及需要频繁互动的机械结构部分，则需引入金属轴套或高强度尼龙连接件。不同材料的热膨胀系数差异会在温湿度变化较大的环境中引发形变，因此在打样初期必须对材料进行预处理与兼容性测试，确保多层结构在长时间存放中保持形态一致。
等高线在三维建模中的数据转化

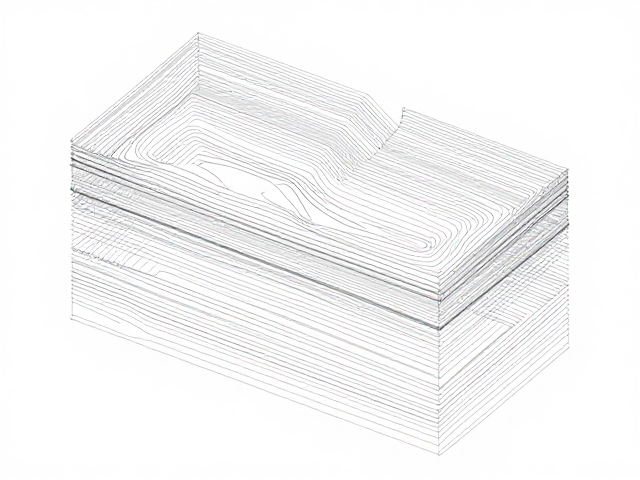

等高线在打样设计中扮演着从二维数据到三维实体的关键桥梁角色，其本质是将地形、曲面或复杂轮廓的高度变化转化为可视化的线条数据。在数字化设计阶段，通过CAD或3D建模软件导入地形扫描数据或曲面网格，软件会自动生成闭合的等高线圈。这些线条不仅标示了高度的等值关系，更明确了每一层叠加结构的具体切割路径与拼接边界。
实际应用中，等高线的间距与密度直接反映了地形的陡峭程度或曲面的变化剧烈程度。在密集区域，层间高度差较小，需要更薄的材料切片以还原细节；而在平缓区域，层间高度差较大，可适当增加切片厚度以提高结构强度。设计师需根据最终成品的精度要求，设定合理的等高线间隔，通常精密模型可能采用1mm至2mm的间隔，而大型景观沙盘则可能放宽至5mm至10mm，以确保效率与效果的平衡。
层间咬合与定位系统的工艺实现
多层叠加结构的成功组装高度依赖于严密的定位与咬合系统，传统的胶粘方式难以应对复杂曲面的应力分布，现代打样工艺更多采用卡扣、插接或激光切割的互补结构。通过在每一层材料的边缘设计精密的榫卯或插槽，使得上下层能够紧密贴合，完全消除层间缝隙，从而提升整体的视觉整体性与结构刚性。这种无胶或少胶的工艺不仅减少了化学挥发物对材料的影响，也使得模型在需要拆解维护时更加便捷。
定位孔与参考标记是确保多层结构对齐的关键细节。在激光切割或CNC加工过程中，除了切割轮廓，还需在材料非视觉焦点区域设置微小的定位孔或十字标记。这些标记在后续组装过程中作为对齐基准，确保每一层严格遵循设计坐标。对于带有复杂弧度的曲面结构，还需在层间设置隐形支撑柱或点状接触点，防止层间因重力或外力产生相对位移，保证多层叠加后的几何精度。
表面处理与视觉层次的最终呈现
多层叠加结构的最终视觉效果，很大程度上取决于表面处理的细腻程度与色彩管理的准确性。层与层之间的接合处在近距离观察下容易暴露瑕疵，因此需要进行精细的打磨与填缝处理。常用的方法包括使用原子灰填补微小缝隙，再通过喷涂底漆与面漆统一色调。对于需要模拟特殊材质的表面，如木纹、石材或金属拉丝，需通过转印纸或高精度UV打印技术覆盖在层材表面，以掩盖内部结构的粗糙感。
色彩与光影的交互是提升多层结构视觉冲击力的重要手段。在打样过程中，可通过调整层间缝隙的宽度或填充不同颜色的材料，模拟阴影效果，增强立体感。例如，在模拟山地地形时，低洼处使用深色填充以模拟阴影，高处使用浅色以模拟受光面。此外，透明或半透明材料的层间穿插使用，可以创造出通透的空间层次感，使整体设计在视觉上更加轻盈且富有科技感，满足高端展示与艺术创作的需求。
