材料特性与基础工具准备 立体滴胶徽章的制作核心在于对环氧树脂与UV胶物理特性的精准把控，两者在固化机理与最终呈现效果上存在显著差异。环氧树脂通常由树脂本体与固化剂按严格比例混合而成，其固化过程受环境温度与湿度影响较大，通常需要较长的等待时间，但能形成深邃、高硬度且耐黄变的立体质感。相比之下，UV胶依赖紫外线光引发聚合反应，固化速度极快，适合小面积精细操作或需要快速定型的场景，但在厚度控制上相对受
材料特性与基础工具准备
立体滴胶徽章的制作核心在于对环氧树脂与UV胶物理特性的精准把控，两者在固化机理与最终呈现效果上存在显著差异。环氧树脂通常由树脂本体与固化剂按严格比例混合而成，其固化过程受环境温度与湿度影响较大，通常需要较长的等待时间，但能形成深邃、高硬度且耐黄变的立体质感。相比之下，UV胶依赖紫外线光引发聚合反应，固化速度极快，适合小面积精细操作或需要快速定型的场景，但在厚度控制上相对受限，过厚易导致内部未完全固化或产生气泡。
基础工具的准备直接影响成品的精细度与安全性。操作环境需保持无尘、干燥，建议使用透明亚克力板或专用硅胶模具作为承载基底。工具清单包括高精度电子秤（用于环氧树脂配比）、硅胶搅拌棒、消泡打火机或热风枪、镊子、细头画笔以及防护手套与口罩。对于追求极致透明的作品，高透硅胶模具能有效减少模具纹路干扰，而硬质PVC模具则更适合需要脱模后二次加工的场景。所有接触化学材料的工具需专用且清洁，避免残留物干扰固化反应或污染作品表面。
环氧树脂工艺：浇筑与消泡技巧
环氧树脂的制作流程对比例控制要求极高，一般标准配比为重量比1:1或2:1，具体需严格参照所用品牌说明书。混合时需沿同一方向缓慢搅拌，确保杯壁与杯底物质充分融合，搅拌时间通常建议在3-5分钟，直至液体清澈无纹路。若环境温度低于15摄氏度，固化时间会显著延长，甚至导致无法完全硬化，此时需通过加热垫或暖风机适度提升环境温度至20-25摄氏度，以维持正常的聚合反应速率。
消泡是环氧树脂工艺中的关键难点，气泡主要源于搅拌带入及材料挥发。浇筑前可将混合好的胶液静置片刻，让大气泡上浮。浇筑时采用细流慢注的方式，让胶液自然流淌覆盖图案，减少冲击力。若发现表面或内部仍有微小气泡，可使用打火机快速扫过表面，利用瞬间高温降低胶液粘度并破坏气泡结构，或使用热风枪从侧面吹拂。对于厚层浇筑，建议分次少量倒入，每层固化后再进行下一层，以避免内部热量积聚引发开裂或气泡。
UV胶工艺：分层固化与边缘处理

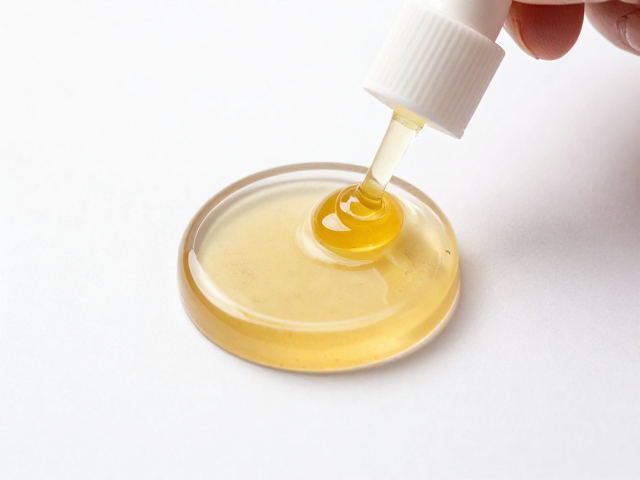

UV胶的操作逻辑在于“薄涂多层”，单次固化厚度通常建议控制在2-3毫米以内，以确保紫外线能穿透并引发深层固化。使用滴管吸取胶液，精准滴落在徽章图案表面，利用胶液自身的张力形成自然圆润的凸起效果。若需制作极小的立体装饰，可使用针管进行微米级点胶。固化过程中，UV灯需距离胶面10-15厘米，照射时间通常为30-60秒，具体需根据UV灯功率调整，过短导致固化不全，过长则可能因热量积聚导致胶体发白或图案变色。
边缘处理决定了徽章整体的精致度。UV胶在固化后会形成光滑的弧度，若边缘出现毛刺或不平整，可使用细砂纸（如2000目以上）蘸水轻轻打磨，再使用抛光膏或牙膏进行表面抛光，可恢复镜面效果。对于多层叠加的UV胶作品，层间需确保前一层已完全固化且表面清洁无油污，否则会影响层间附着力，导致日后分层。若作品表面出现橘皮纹，可能是固化速度过快或胶液本身粘度问题，可适当调整固化距离或选择流动性更好的UV胶品种。
常见问题排查与成品维护
气泡问题常因搅拌过快或环境湿度大引起。若环氧树脂中气泡密集且无法通过加热消除，可能是固化剂与树脂未充分混合或材料过期失效。对于UV胶产生的粘性表面，通常是因为紫外线剂量不足或氧气抑制效应，此时需增加照射时间或覆盖一层保鲜膜进行固化。图案移位或变形多因胶液流动性过大或模具未固定，浇筑前需确保图案牢固贴合模具底部，必要时使用透明胶带轻微固定图案边缘。
成品维护需避免长期暴晒与高温环境，尤其是环氧树脂在长期紫外线照射下可能出现轻微黄变，这是材料特性所致，可通过添加抗黄变剂或在制作时使用抗UV型树脂进行改善。清洁时建议使用软布擦拭，避免使用酒精、强酸强碱等腐蚀性清洁剂，以免破坏胶体表面光泽或导致溶解。若徽章表面出现划痕，可使用细目砂纸逐级打磨至无痕，再抛光处理。储存时应置于干燥阴凉出，避免潮湿环境导致胶体表面发雾或发霉。
