闪粉徽章的材质基底与表面处理逻辑 闪粉徽章的核心视觉冲击力来源于基材对光线的折射与反射，目前市场上主流的制作基底多采用PVC、ABS或金属薄片。PVC材质因其良好的柔韧性和印刷适应性，常作为数码直喷的首选载体，其表面经过磨砂或高光处理后，能显著提升闪粉的附着力与立体感。ABS材质则具备更优的硬度，适合制作需要长期佩戴且不易变形的硬质徽章，但在激光切割时需注意散热，避免边缘发黄或变形。金属基底如铜

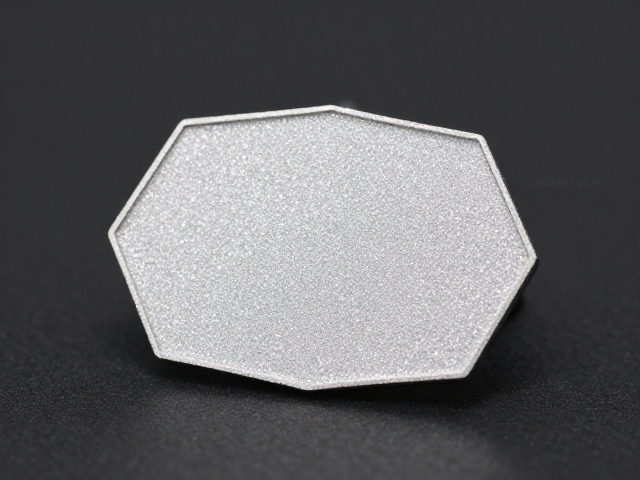

闪粉徽章的材质基底与表面处理逻辑
闪粉徽章的核心视觉冲击力来源于基材对光线的折射与反射，目前市场上主流的制作基底多采用PVC、ABS或金属薄片。PVC材质因其良好的柔韧性和印刷适应性，常作为数码直喷的首选载体，其表面经过磨砂或高光处理后，能显著提升闪粉的附着力与立体感。ABS材质则具备更优的硬度，适合制作需要长期佩戴且不易变形的硬质徽章，但在激光切割时需注意散热，避免边缘发黄或变形。金属基底如铜、铁或铝合金，则更多应用于高端定制或工业标识领域，其表面需经过抛光、拉丝或电镀处理，以提供平滑的喷印环境，确保油墨能均匀附着在微观不平的表面上。
表面处理工艺直接决定了闪粉与基材的结合状态。在数码直喷之前，基材表面通常需要进行电晕处理或涂布专用底涂剂，这一步骤能增加材料表面的能级，提高油墨的附着力，防止闪粉在后续使用中脱落。对于PVC和ABS材质，部分工艺会在印刷后增加一层透明UV光油保护层，这层保护层不仅能保护图案免受摩擦损伤，还能通过其自身的透光性增强闪粉的闪烁效果。不同材质的预处理方式差异较大，金属表面若存在油污或氧化层，会严重影响油墨附着力，因此清洗和去氧化是关键的前置步骤，而塑料材质则更依赖于表面粗糙度的控制，通过物理打磨或化学蚀刻形成微观锚点，使闪粉颗粒能稳固嵌入其中。
激光切割在徽章边缘成型中的参数设定
激光切割在闪粉徽章制作中主要用于精确裁切基材，其参数设定需根据材质厚度与类型进行精细化调整。对于1-2毫米厚的PVC板材，推荐使用CO2激光机，功率设定在30W-40W之间，速度控制在20-30mm/s，频率设为500-800Hz。较低的频率有助于减少边缘的热效应，避免PVC在高温下产生焦黑或熔化变形，从而保持边缘光滑。若处理ABS材质，由于其耐热性相对较好，可适当提高功率至40W-50W，但需配合较高的切割速度（30-40mm/s）以缩短受热时间，防止边缘发白或产生毛刺。金属材质的切割通常需要使用光纤激光机，功率密度远高于CO2激光，对于0.5mm厚的铜片，功率需达到100W以上，速度降至5-10mm/s，并需配合高压辅助气体（如氧气或氮气）以吹除熔渣，确保切缝垂直且无挂渣。
切割路径的设计与焦点位置对成品质量有着决定性影响。激光焦点应精确落在材料表面或略微偏下1-2mm处，以获得最佳的切割效率和边缘质量。对于带有复杂内孔或精细花纹的徽章设计，需采用分段切割策略，先切割内部细节，再切割外部轮廓，以减少材料在切割过程中的位移。此外，激光功率的均匀性至关重要，若激光管老化或镜片污染导致功率输出不稳定，会导致切边出现波浪纹或断点。在实际操作中，建议每批次生产前进行小面积试切，观察切边颜色与宽度，若切边发黑，需降低功率或提高速度；若切不断或边缘粗糙，则需增加功率或降低速度，同时检查辅助气体压力是否充足，确保切割过程中的烟尘能被及时排出，保护镜片并维持切割稳定性。
数码直喷技术在闪粉徽章上的应用流程
数码直喷技术通过高精度喷墨打印机将图案直接打印在预处理过的基材上，其核心优势在于无需制版，可快速实现个性化定制。打印过程中，油墨的选择至关重要，通常使用专用UV墨水或溶剂型墨水，以确保证章图案的耐水、耐光及耐摩擦性能。打印分辨率一般设定为1440dpi或2880dpi，高分辨率能呈现更细腻的色彩过渡和清晰的线条，特别是在处理渐变背景和微小文字时，高分辨率能显著提升视觉质感。打印前需对基材进行定位校准，确保喷头与材料表面的距离一致，避免因高度差异导致的喷墨不均匀或断线现象。
喷印后的固化与闪粉附着是技术流程中的关键环节。UV墨水在打印后需经过UV灯照射固化，光强和照射时间需根据墨水特性精确控制，过强的光照可能导致基材变形，过弱则会导致油墨未完全固化，影响附着力。闪粉的添加方式主要有两种：一是在打印图案区域局部涂布胶水后撒粉，二是使用特殊工艺将闪粉直接混入部分油墨中打印。第一种方式立体感更强，但工序繁琐；第二种方式效率高，但闪粉分布可能不够均匀。固化完成后，需进行清洗和质检，去除未附着的浮粉，检查图案是否有断点、色差或污渍。对于多层印刷的复杂图案，需严格控制每层墨量的干燥时间，防止油墨渗透或混合，确保最终成品的色彩鲜艳度和闪粉亮度。
