软胶挂件基础材质与工艺路线选择 软胶挂件的核心基材多采用PVC（聚氯乙烯）或硅胶，其中PVC因其出色的可塑性和色彩表现力，在立体浮雕挂件领域占据主导地位。生产前需对原材料进行严格的热稳定性测试，确保在高温注塑或压模过程中不发生分解或变色。不同材质的吸墨性与表面附着力存在显著差异，这直接决定了后续填油或丝印工艺的附着力表现，因此在工艺设计初期，材质选型需与表面处理方案进行严密的匹配验证。 工艺路线
软胶挂件基础材质与工艺路线选择
软胶挂件的核心基材多采用PVC（聚氯乙烯）或硅胶，其中PVC因其出色的可塑性和色彩表现力，在立体浮雕挂件领域占据主导地位。生产前需对原材料进行严格的热稳定性测试，确保在高温注塑或压模过程中不发生分解或变色。不同材质的吸墨性与表面附着力存在显著差异，这直接决定了后续填油或丝印工艺的附着力表现，因此在工艺设计初期，材质选型需与表面处理方案进行严密的匹配验证。
工艺路线的选择通常取决于产品的设计复杂度与预期质感。仿珐琅填油工艺通过填充高光泽树脂或专用油墨来模拟珐琅的温润质感，适用于需要突出色彩层次和立体浮雕效果的款式；而丝印工艺则更侧重于图案的精细还原和局部特效，如局部UV或夜光效果。在实际生产中，设计师需根据图案的线条粗细、色彩覆盖率以及客户对光泽度的具体要求，权衡两种工艺的适用场景，从而确定最优的生产路径。
仿珐琅填油工艺中的模具与填油控制

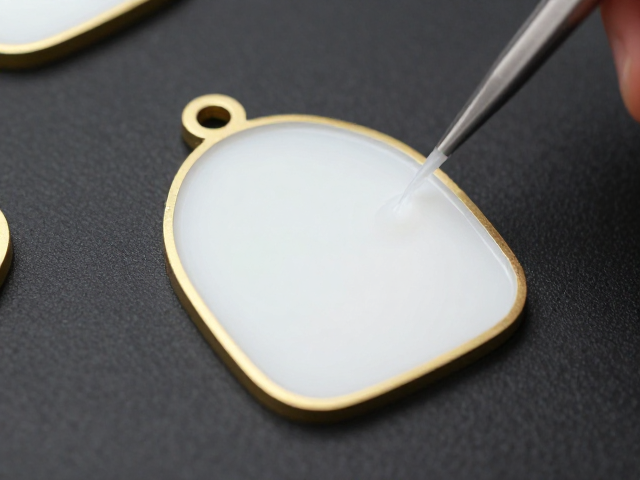

仿珐琅填油工艺对模具的精度要求极高，模具表面需经过精密抛光处理，以确保填油后表面平整无气泡。填油过程中，油墨的粘度控制至关重要，过高的粘度会导致填充不均，形成空洞；过低的粘度则容易溢出至非图案区域，影响边缘清晰度。操作人员需根据环境温度和湿度动态调整油墨配比，通常使用粘度计实时监测，确保每一道工序中的流体特性处于最佳区间。
填油后的固化过程是决定成品光泽度和硬度的关键环节。传统热风固化与现代UV固化各有适用场景，UV固化能显著缩短生产周期，且表面硬度更高，耐磨性更佳。固化参数需经过反复测试确定，过短的固化时间会导致油墨内部应力未完全释放，后期易出现开裂或黄变；而过长的固化时间则可能引起油墨过度收缩，导致图案变形。每批次生产前需进行小样测试，确认固化后的表面光泽度与附着力符合标准。
丝印网版制作的张力与网布选择
丝印网版的制作质量直接决定了图案的印刷精度，网布的材质、目数及张力是三大核心要素。对于精细图案，通常选用高目数的聚酯纤维网布，其线径细，开口率高，能呈现更细腻的网点；而对于大面积色块，则可选用较低目数的网布以提高油墨通过率。网布张力需保持均匀，通常控制在20-30 N/cm之间，张力不均会导致印刷时图案变形或重影，严重影响成品的一致性。
制版过程中，感光胶的涂布厚度与曝光时间需精确计算。涂布过厚会导致网点扩大，线条变粗；涂布过薄则可能导致图案边缘毛糙，甚至出现漏印。曝光时需使用专业曝光机，严格控制光源强度和时间，确保感光胶充分固化而未过度硬化。制版完成后，需进行显影和烘干处理，检查图案边缘是否清晰、无残缺，必要时使用放大镜进行微观检查，确保网版满足高精度印刷要求。
填油与丝印工艺的衔接与品控难点
在实际生产中，填油与丝印工艺常需组合使用，以实现丰富的视觉效果。填油作为底色或主要图案层，需先完成固化与打磨，再进行丝印工序。若填油表面未彻底清洁，残留的脱模剂或灰尘会严重影响丝印油墨的附着力，导致掉漆或剥落。因此，填油件在进入丝印工序前，需经过超声波清洗或等离子处理，确保表面洁净度达到印刷标准。
品控环节需重点关注色彩管理与细节还原。仿珐琅填油的颜色需通过标准光源箱进行比对，确保在不同光照环境下色彩的一致性；丝印图案则需检查套位精度，通常要求误差控制在0.1mm以内。此外，还需进行附着力测试，使用3M胶带进行划格试验，评估油墨与基材的结合强度。对于特殊效果如夜光或荧光，需额外检测其发光强度与持续时间，确保符合设计规范。通过严密的流程控制，提升成品良率，降低生产损耗。
