亚克力与金属件铆接前的预处理与材料匹配 亚克力（聚甲基丙烯酸甲酯）与金属挂件结合时，材料的热膨胀系数差异是决定成品寿命的关键变量。亚克力在温度变化下会产生微小的形变，而金属结构相对稳定，若直接刚性固定，环境温差可能导致亚克力板材出现应力裂纹。因此，在加工前需确认金属铆钉或螺丝的材质，通常建议选用铝合金或不锈钢，并检查亚克力板材的厚度，一般3mm至5mm的板材能提供更好的握持力。 表面处理是提升连
亚克力与金属件铆接前的预处理与材料匹配

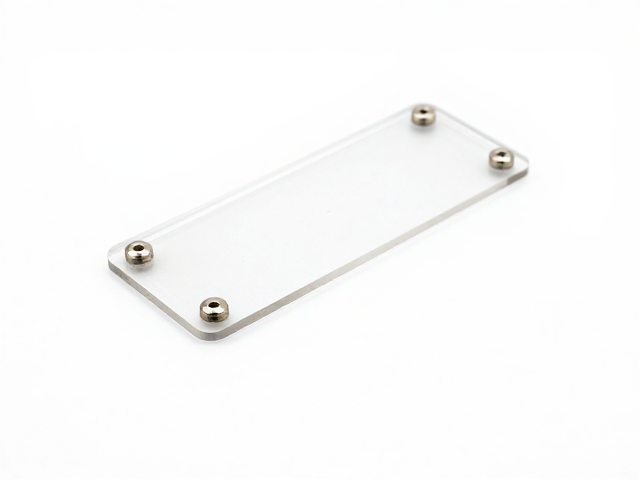

亚克力（聚甲基丙烯酸甲酯）与金属挂件结合时，材料的热膨胀系数差异是决定成品寿命的关键变量。亚克力在温度变化下会产生微小的形变，而金属结构相对稳定，若直接刚性固定，环境温差可能导致亚克力板材出现应力裂纹。因此，在加工前需确认金属铆钉或螺丝的材质，通常建议选用铝合金或不锈钢，并检查亚克力板材的厚度，一般3mm至5mm的板材能提供更好的握持力。
表面处理是提升连接稳固度的隐形步骤。亚克力表面容易因切割产生静电吸附灰尘，或残留切割时的碎屑，这些杂质会在铆接界面形成隔离层，导致接触不紧密。使用无水乙醇擦拭接触面，待其完全挥发干燥后，能确保金属件与亚克力之间形成紧密的物理贴合。对于需要频繁拆卸或高负荷的场景，可在亚克力孔位边缘进行倒角处理，消除锐角，既防止应力集中破裂，也能让金属件贴合更平整。
定位打孔与铆接工具的选择逻辑
孔位加工的精度直接决定了成品的外观质感。亚克力材质较脆，使用手电钻直打容易因受力不均导致崩边或裂纹。推荐使用台钻配合专用亚克力钻头，钻头角度建议在60度至90度之间，转速需控制在较低范围，如1000-2000转/分钟，并施加轻微且均匀的进给压力。若条件允许，采用激光切割或CNC雕刻加工孔位，能获得边缘光滑、尺寸精确的孔洞，完全避免机械打孔带来的微观损伤。
铆接工具的选择需根据挂件的设计结构而定。对于标准圆头铆钉，手动铆接枪配合对应模具是最经济且高效的方案，操作时需保持枪身垂直，确保铆钉杆受力均匀。若处理小型精密挂件，空心铆管配合压钳能提供更好的控制力。值得注意的是，亚克力孔的内径应略大于铆钉杆直径约0.1mm至0.2mm，以预留出行位公差，避免铆接过程中因摩擦过热导致亚克力熔化或变形。
铆接过程中的应力控制与防裂技巧

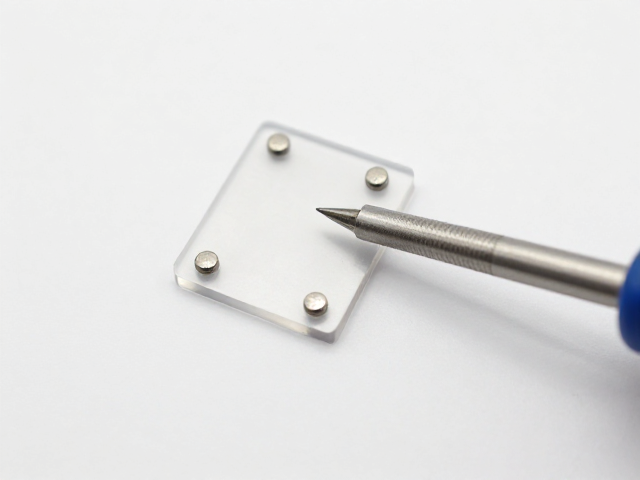

铆接时的冲击力是亚克力开裂的主要诱因。操作时应避免使用过大的敲击力，对于金属铆钉，可采用分段铆接的方式，先轻轻成型，再逐步收紧，观察亚克力孔周是否有发白应力纹。一旦出现发白现象，应立即停止施力，因为这标志着材料内部结构已受损，后续极易断裂。对于较薄的亚克力片（低于3mm），建议在金属件与亚克力接触面增加柔性垫片，如橡胶垫或软塑料垫，以缓冲机械应力，分散局部压强。
铆钉尾部的处理同样会影响整体强度。铆接完成后，若铆钉尾部过长，需进行修剪和打磨。修剪时应保留足够长度以维持固定效果，但不可完全磨平，以免削弱铆钉头部的锁紧力。对于外观要求较高的成品，建议使用沉头铆钉或盲铆钉，使金属件表面与亚克力保持平整或微凸，避免尖锐边缘划伤用户。所有操作过程中，严禁使用油性润滑剂接触亚克力表面，因为某些化学物质会导致亚克力发生应力开裂或表面雾化。
成品组装中的结构加固与细节修饰
挂件在组装完成后，往往需要进行二次加固以提升耐用性。对于承重较大的金属部件，可在铆接后注入少量透明无影胶或专用亚克力胶水进行辅助固定。胶水应选用低粘度、高透明度的型号，通过毛细作用渗入铆接缝隙，固化后形成刚性支撑，同时避免胶水溢出影响美观。操作时需控制胶量，使用针管精准点涂，固化时间通常需等待24小时以达到最佳强度。
外观修饰是提升成品档值的环节。检查铆接处是否有金属毛刺或亚克力碎屑，使用细砂纸（如800目以上）轻轻打磨接触区域，再用软布擦拭干净。对于需要喷漆或电镀的金属件，在组装前需做好遮蔽保护，防止油漆污染亚克力表面。若挂件包含活动关节，需定期注入微量润滑油保持灵活性，但需确保润滑油不会直接接触亚克力主体，以防长期腐蚀。组装好的成品应置于干燥通风处静置，待所有固定材料完全稳定后方可进行后续包装或展示。
