激光切割挂件定制的核心优势与工艺基础 激光切割技术通过高功率密度激光束照射材料表面，使材料迅速熔化、汽化或达到燃点，再借助辅助气体吹走熔渣形成切口。在挂件定制领域，这种非接触式加工方式能够实现微米级的加工精度，尤其适合不锈钢、铜、铝等金属薄板以及亚克力、皮革等非金属材料。相比传统冲压或蚀刻工艺，激光切割无需模具开模，极大缩短了从设计稿到成品的周期，使得小批量、个性化复杂的图形加工成为现实。 真珐
激光切割挂件定制的核心优势与工艺基础
激光切割技术通过高功率密度激光束照射材料表面，使材料迅速熔化、汽化或达到燃点，再借助辅助气体吹走熔渣形成切口。在挂件定制领域，这种非接触式加工方式能够实现微米级的加工精度，尤其适合不锈钢、铜、铝等金属薄板以及亚克力、皮革等非金属材料。相比传统冲压或蚀刻工艺，激光切割无需模具开模，极大缩短了从设计稿到成品的周期，使得小批量、个性化复杂的图形加工成为现实。
真珐琅工艺，又称烧制珐琅或釉彩工艺，是将无机玻璃质材料通过高温熔融附着在金属胎体表面。现代工艺中，常采用“掐丝珐琅”或“内填珐琅”的形式，即在激光切割出的金属轮廓内填充彩色釉料，再经多次高温烧制而成。这种工艺色彩鲜艳持久，耐腐蚀性强，且表面具有类似宝石的光泽质感，能够显著提升挂件的视觉层次与艺术价值，是目前高端文创饰品及纪念礼品中较为流行的表面处理方式。
真珐琅工艺的制作流程与关键控制点

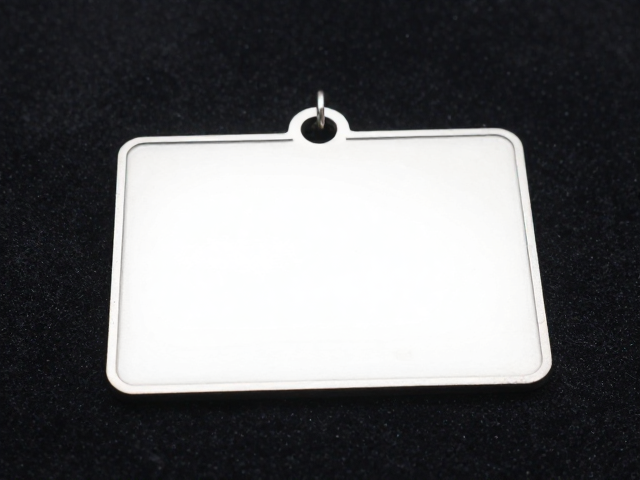

制作真珐琅挂件的第一步是金属胎体的准备，激光切割需预留足够的边缘宽度以容纳珐琅釉料，通常边缘需设置0.5-1.0毫米的止口，防止釉料在高温烧制过程中流淌溢出。切割后的金属件需经过严格的除油、酸洗和打磨处理，确保表面无氧化层和杂质，这是珐琅附着力是否牢固的关键前提。若处理不当，烧制后极易出现剥落、黑斑或气泡等缺陷。
填充釉料后，挂件需进入高温窑炉进行烧制。烧制温度通常控制在750-850摄氏度之间，具体数值取决于釉料的配方成分。由于釉料在熔融状态下会收缩，单次烧制往往无法达到理想的丰满度，因此需要进行多次填充与烧制，通常需经历3-5次反复操作。每次烧制后需自然冷却至室温，检查釉面平整度与色彩饱和度，必要时进行局部修补，直至釉面与金属边缘平齐且无缺陷。
模具费用的构成逻辑与分摊策略
在挂件定制中，模具费通常指为批量生产而制作的金属冲压模或注塑模的费用。对于激光切割结合真珐琅工艺，若产量较低（如单件或数十件），通常无需开设模具，直接利用激光切割成型，此时主要成本为材料费与加工工时费。若产量较大，需考虑模具分摊，模具费总额取决于模具的复杂程度、钢材等级（如采用硬质合金钢或不锈钢）以及加工精度要求。
分摊策略的核心在于平衡单次加工成本与模具摊销成本。假设某款挂件模具开发费用为5000元，若年产量为1000件，则每件分摊模具费为5元；若年产量提升至5000件，单件分摊降至1元。因此，在初期小批量试制阶段，建议采用激光切割无模具模式，虽单件加工单价略高，但无需承担高额前期模具投入。随着订单量稳定增长，可逐步过渡到模具冲压成型，以大幅降低单件边际成本。
成本控制与生产周期的优化建议
优化成本控制需从设计源头入手，设计师在提供图纸时应考虑到激光切割的最小线宽限制及珐琅填充的工艺特性，避免过于细密的线条导致切割断线或釉料填充不均。合理的图形设计能减少后续打磨与修补的工时，直接降低人工成本。同时，材料选择应根据使用场景匹配，户外佩戴建议选用304或316不锈钢，室内装饰可使用黄铜或紫铜，不同材料的激光切割功率与珐琅附着力处理方式不同，需提前测试确认。
生产周期的优化依赖于工序的并行处理。激光切割与珐琅烧制可设置合理的时间缓冲，避免设备等待。在批量生产中，可采用“集中切割、分批烧制”的模式，即先完成所有金属胎体的激光加工与预处理，再分批送入窑炉烧制，以平衡窑炉负载，提高设备利用率。此外，建立标准化的釉料调色数据库，可减少因色彩偏差导致的返工率，进一步压缩整体交付时间，确保定制服务的时效性与稳定性。
