前期设计与材质选型的核心逻辑 企业定制徽章的制作起点并非直接进入生产环节，而是基于严密的平面设计与材质物理特性的匹配。透明树脂滴胶配件因其高透光率、优异的耐候性以及能够完美包裹内部图案的特性，成为展现企业视觉识别系统（VI）的关键载体。在设计阶段，需确保原始图案的分辨率不低于300dpi，以保证滴胶固化后边缘清晰无锯齿。色彩管理需严格遵循潘通色卡标准，避免因不同批次树脂材料的色偏导致成品与企业标
前期设计与材质选型的核心逻辑
企业定制徽章的制作起点并非直接进入生产环节，而是基于严密的平面设计与材质物理特性的匹配。透明树脂滴胶配件因其高透光率、优异的耐候性以及能够完美包裹内部图案的特性，成为展现企业视觉识别系统（VI）的关键载体。在设计阶段，需确保原始图案的分辨率不低于300dpi，以保证滴胶固化后边缘清晰无锯齿。色彩管理需严格遵循潘通色卡标准，避免因不同批次树脂材料的色偏导致成品与企业标准色不符。
材质选型需结合使用场景决定，目前市场上主流的亚克力底板与锌合金冲压工艺是两种基础路径。亚克力材质成本低、加工周期短，适合大规模发放的活动纪念或工牌标识；而锌合金材质硬度高、质感厚重，更适用于高端商务场合或长期佩戴的荣誉徽章。透明树脂滴胶作为覆盖层，其厚度通常控制在0.5mm至1.5mm之间，过薄易产生气泡且保护性不足，过厚则增加重量且可能影响徽章整体比例，需根据徽章直径大小进行精确计算。

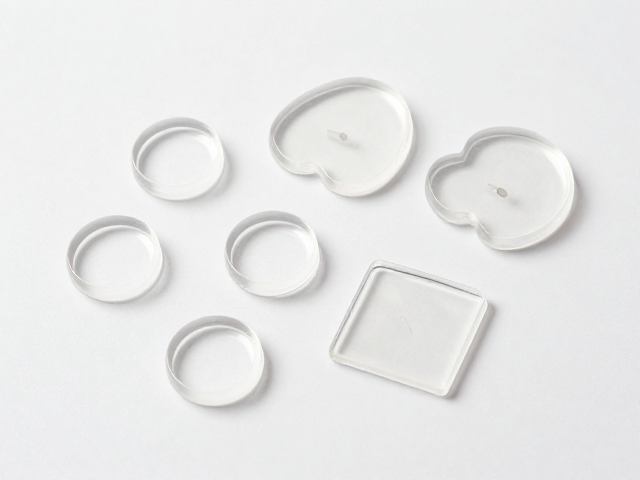

透明树脂滴胶配件的搭配与组合工艺
透明树脂滴胶配件的搭配核心在于“封层”与“立体感”的营造，这一过程依赖于环氧树脂与固化剂的比例控制及环境温湿度管理。常规的双组份环氧树脂比例为1:1或2:1，需通过电子秤精确称量，搅拌时间通常不少于3分钟，直至液体完全澄清无丝状物，以消除内部气泡。在配件组合中，若需呈现浮雕效果，可采用分层滴胶法，先滴入少量树脂形成底层，待其表面微粘时放入烫金或印刷图案，覆盖第二层树脂进行封顶，从而形成类似玻璃罩的立体视觉效果。
配件之间的衔接需考虑化学兼容性，部分金属配件表面氧化或残留脱模剂会影响树脂附着力，导致后期脱胶或变色。因此在组合前，金属配件需经过超声波清洗及等离子处理以增强表面能。对于多色块拼接的徽章设计，需使用高精度切割模具或激光切割技术确定树脂覆盖区域，确保不同色块之间界限分明。透明树脂本身无色透明，其最终呈现的颜色完全取决于底层图案的印刷质量，因此底层采用进口油墨印刷可显著提升色彩的饱和度和持久度，防止紫外线照射下出现黄变现象。
生产流程中的关键控制点
固化过程是决定徽章成品合格率的关键环节，环境温度需稳定在20-25摄氏度，相对湿度低于60%，以避免湿气凝结在树脂表面形成雾斑或气泡。滴胶完成后，需静置静置至少4-6小时进行初步固化，此阶段严禁移动或触碰，以免破坏表面张力平衡。随后进入二次固化阶段，部分高性能树脂需经过60-80摄氏度的烘箱加热2-4小时，以彻底激活固化剂分子结构，使硬度达到莫氏硬度3-4级，确保日常佩戴中的抗刮擦能力。
边缘处理与后期质检是提升产品精致度的必要步骤。固化完成的徽章边缘通常存在因树脂流动形成的微小溢胶或毛刺，需使用细砂纸从400目逐级打磨至1000目，再用抛光膏进行镜面抛光，使树脂边缘与底板或金属边框完美融合，触感光滑不割手。质检环节需重点检查气泡、杂质、色差及图案偏移情况，任何直径超过0.2mm的气泡或明显色差均需判定为不合格品。对于大批量生产，建议引入自动化光学检测设备，对每枚徽章进行一致性比对，确保出厂产品符合企业严格的品控标准。
