亚克力注塑蝴蝶扣微型配件工艺详解与选型指南

亚克力注塑蝴蝶扣微型配件工艺详解与选型指南

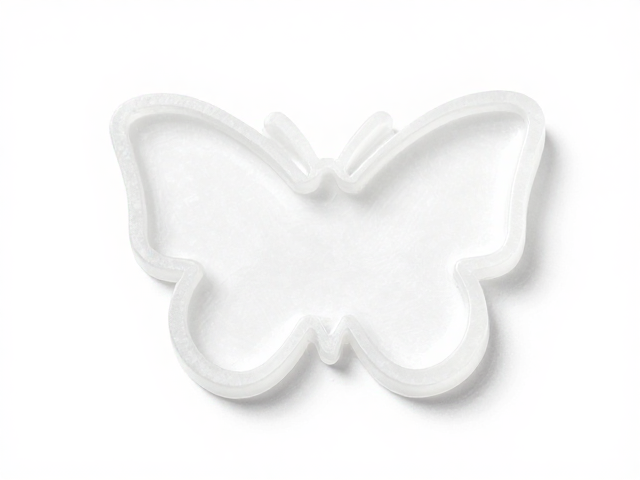

亚克力注塑蝴蝶扣作为精密连接与装饰组件，其核心在于聚甲基丙烯酸甲酯（PMMA）材料在高温高压下实现分子级流动与固化。该工艺通过高精度模具成型，能够复现蝴蝶造型中复杂的翼展纹理与中心铰链结构，确保微型配件在受力状态下保持结构完整性。材料需经过严格的干燥处理，含水率通常控制在0.03%以下，以避免注塑过程中出现气泡或银纹，直接影响成品的透光率与机械强度。

工艺过程中，注塑温度、保压时间及冷却速率共同决定了产品的内应力分布。针对蝴蝶扣的薄壁特征，通常采用多段温度控制，料筒前端温度维持在180-200℃，后端略低以稳定物料输送。模具温度需精确调节至60-80℃，以减缓冷却速度，促进分子链松弛，从而降低因快速冷却导致的翘曲变形风险。这种精细的热力学控制，是保证蝴蝶扣开合顺畅且无应力开裂的关键。

材料特性与表面处理对性能的影响

不同等级的亚克力材料在耐候性与韧性表现上存在显著差异。高抗冲改性亚克力（HIPS级）常用于需要承受一定机械冲击的蝴蝶扣场景，其缺口冲击强度较普通透明亚克力提升约30%-50%，能有效应对频繁开合产生的疲劳应力。相比之下，标准透明亚克力透光率可达92%以上，色泽纯净，适用于对外观透明度要求极高的装饰性配件，但在极端低温环境下脆性会增加，需根据实际使用环境谨慎选型。

表面处理技术直接影响蝴蝶扣的耐用性与美观度。常见的表面硬化处理采用紫外线固化涂层，硬度测试（铅笔硬度法）可达到2H-3H，显著提升耐磨损性能，防止长期使用中出现的划痕模糊。对于需要特殊视觉效果的产品，可通过真空镀膜或丝网印刷增加色彩，但需注意涂层附着力测试，避免在湿热环境下出现脱落现象，确保产品在复杂气候条件下的长期稳定性。

精密模具设计与结构强度分析

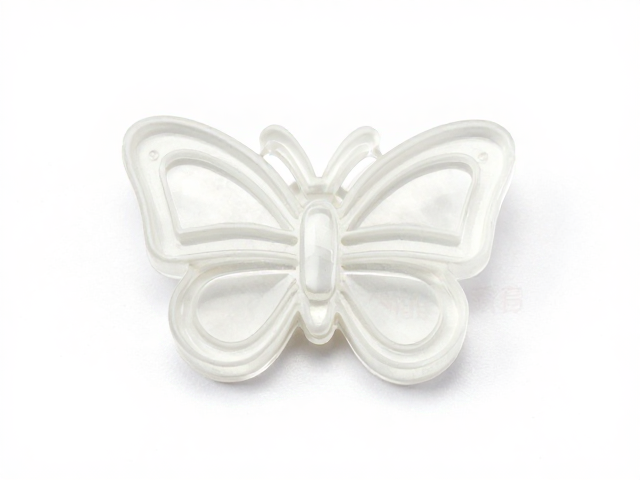

模具型腔的精密加工是确保蝴蝶扣尺寸精度的基础，关键部位公差通常控制在±0.01mm以内。模具流道设计需采用点浇口或潜伏式浇口，以减小浇口痕迹，并在脱模时自动切断，提升外观质量。针对蝴蝶扣的双翼对称结构，模具需设置严密的定位销与导向机构，确保上下模合模时的同心度，避免因错位导致的产品飞边或尺寸超差，影响装配效率。

结构强度设计需考虑蝴蝶扣在受力时的应力集中点。中心转轴区域通常设计为微弧过渡，以分散开合时的剪切力，防止断裂。翼展部分的加强筋布局需经过模流分析优化，既要保证足够的刚性以维持形状，又要避免材料堆积导致冷却不均产生缩痕。实际应用中，蝴蝶扣的开启寿命测试通常要求在5000次以上无结构性损坏，这依赖于材料特性与模具结构设计的协同作用。

选型指南与应用场景匹配

选型时需优先评估应用场景的力学需求。若用于轻型饰品或电子元件固定，标准透明亚克力蝴蝶扣即可满足要求，其自重轻且绝缘性能优异。若用于户外家具或汽车内饰等暴露于紫外线下的场景，必须选用添加UV稳定剂的耐候型亚克力，以延缓黄变过程，确保长期使用的色泽一致性。此外，还需考虑与连接件的配合公差，一般建议预留0.05-0.1mm的配合间隙，以应对温度变化引起的尺寸微小变动。

成本与批量规模也是选型的重要考量因素。小批量定制生产时，可采用简易模具或3D打印原型进行验证，降低初期投入。大批量生产则需投资高精度钢模，虽然初期成本较高，但单件成型周期短，长期来看更具经济效益。在确定具体型号时，应参考国家标准GB/T 1772-2015《塑料 简支梁冲击强度的测定》等相关规范，确保产品符合基础的安全与性能指标，避免因材料缺陷导致的应用事故。
